Diagnóstico
Actividades Junio – Julio
Medición
Recolección y análisis de datos de caudal y presion en las 16 estaciones de monitoreo …
Localizar
Localización de 85 puntos a lo largo del área de prestación del servicio para la medición de presión…
Validación
Validación del modelo hidráulico del sistema de Acueducto con las presiones de entrada
Revisión
Revisión de Catastro de infraestructura del sistema (redes, válvulas, hidrantes y tanques de distribución).
Informar
Informar a los usuarios en condiciones criticas a través de las juntas de acción comunal la disminución de presión
Concluyendo
Se identifican los sectores de Cajicá con problemas de presión a lo largo del área de prestación del servicio de acueducto, acorde a la medición de presion.
Presión disminuye 20 psi en la totalidad del Municipio manteniendo un promedio de 90 psi desde mes de mayo.
23% de los usuarios del Municipio de Cajicá experimentan la baja presión en el municipio en horas de máximo consumo, por lo que el 77% logra ser abastecido con normalidad en las condiciones actuales.
17% de los usuarios descompensados en el horario Nocturno, por tanto el 83% logra abastecerse en condiciones normales.
58 % de los usuarios visitados no cuenta con estructura de almacenamiento
12% tiene tanque pero su capacidad de almacenamiento es insuficiente para las personas que requiere abastecer.
___________________
Otras Condiciones Identificadas
- Acometida y redes internas en materiales como galvanizado o pvc, registros obstruidos y obsoletos.
- Diámetro ineficiente para el abastecimiento a más de una unidad residencial.
- El sistema de distribución esta enmallado, se requiere realizar sectorización de válvulas.

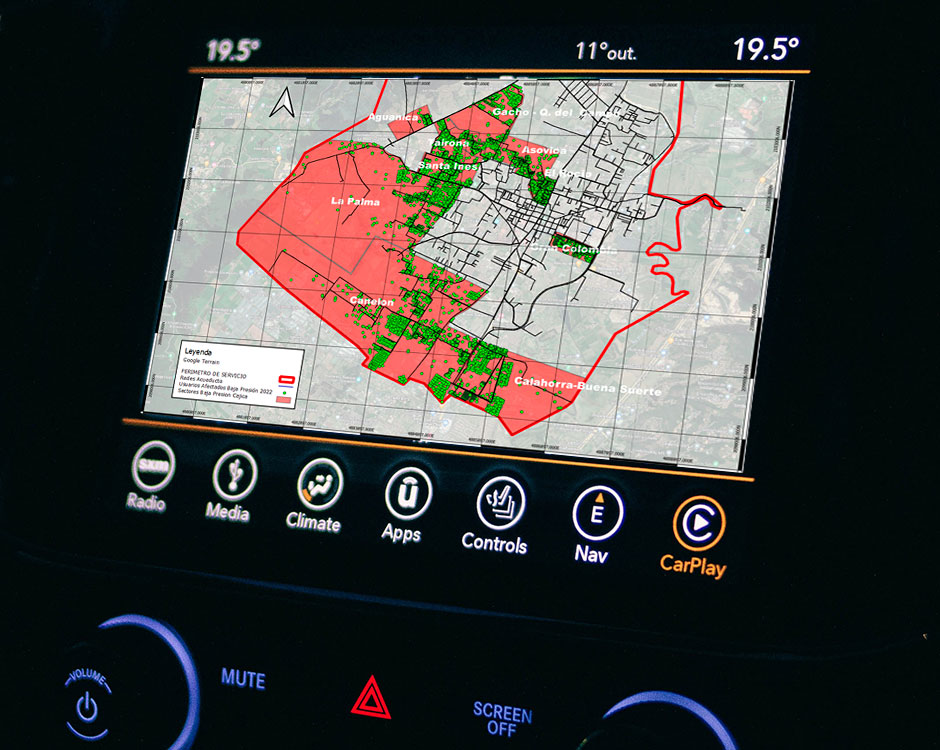

Perímetro del servicio en el municipio de Cajicá.
Plan de Acción
OBJETIVO
Estabilizar la prestación del servicio de acueducto mediante la implementación de una metodología ágil que permita adaptar el esquema de operación a partir de las condiciones actuales de presión y caudal disponibles desde el sistema de EAAB – Tibitoc.
Realizar Análisis
Realizar análisis de cada sector revisando la infraestructura hidráulica (redes y válvulas) .
Adecuaciones
Realizar adecuaciones
Identificar Redes
Identificar las redes de distribución que permiten el abastecimiento de cada sector al momento del análisis.
Toma Presión
Toma Presión y análisis de resultados
Determinar
Determinar sectores hidráulicos y lo requerido para conformarlos.

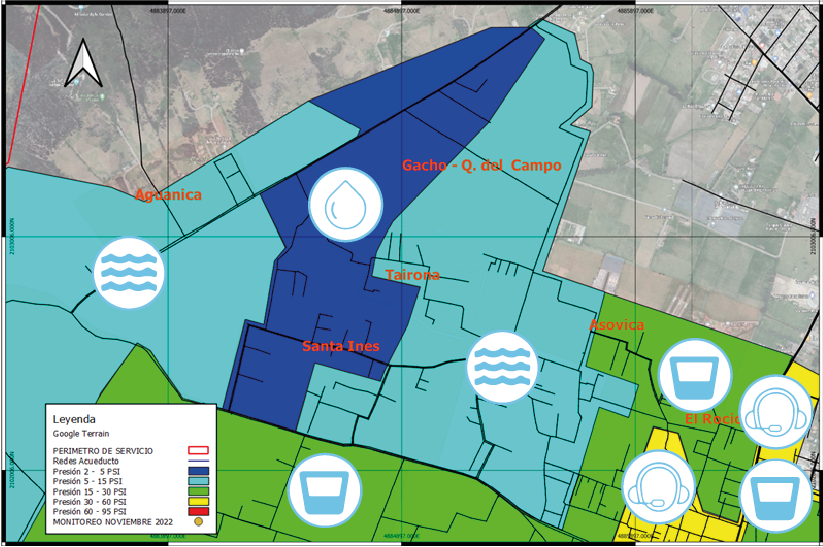

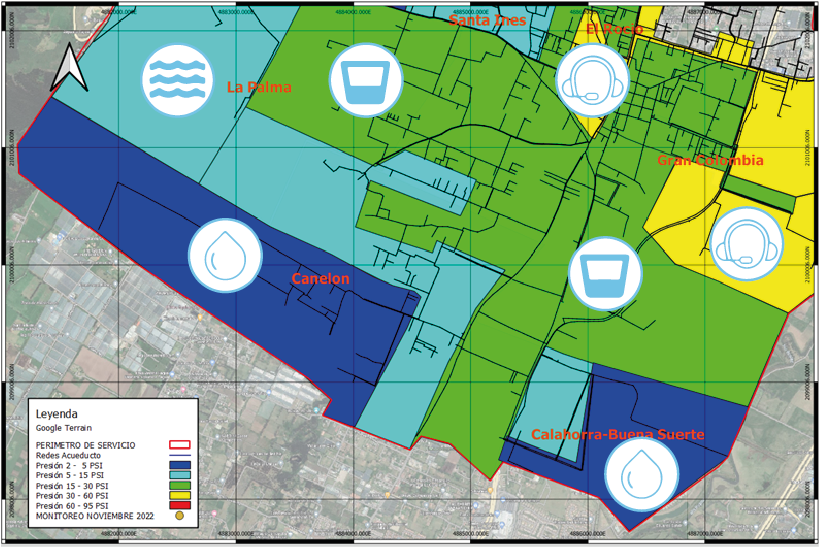

Presión del Sistema Medida en PSI
5
Presión 2 - 5 PSI
15
Presión 5 - 15 PSI
30
Presión 15 - 30 PSI
60
Presión 30 - 60 PSI
95
Presión 60 - 95 PSI
Plan de Acción / Primer Ciclo
Periodo Septiembre / Noviembre 2022
Resultados
- Se formula el proyecto de Estación de Bombeo, con lo cual se dotara al sistema de Presiones y permitirá compensar los caudales requeridos.
- Se restablecieron las condiciones de abastecimiento diurno a 14% del 23% de los usuarios afectados para ascender a un total del 91% con condiciones de abastecimiento. Se debe avanzar para establecer las condiciones de abastecimiento diurnos a la totalidad de los usuarios.
- Se restablecieron las condiciones de abastecimiento Nocturno a 12% del 17% de los usuarios afectados para ascender a un total del 95%. Se debe avanzar para establecer las condiciones de abastecimiento diurnos a la totalidad de los usuarios.
- Continua a Fase 2
Alcance
Garantizar sostenibilidad del 9% restante de los usuarios en condiciones diurnas, y lograr estabilizar la prestación del servicio del 5% que a la fecha se debe mejorar la presión nocturna para su debido abastecimiento.
